近几年来，网络已经融入到人类生活的方方面面，生产办公、交通运输、医疗卫生、休闲娱乐无一不在使用网络，随着网络的快速发展，网络业务层出不穷，人们越来越多地需要时时刻刻地能够接入网络，于是笔记本电脑用户日渐增多，智能手机、平板电脑不断普及，更多的便携式网络接入设备进入人们的视线，而无线网络以其施工简单、接入方便逐渐被人们所喜爱。这种情况下，传统的有线网络连接形式已经无法应付新的生活方式所带来的挑战。
作为接入层网络，无线网络维护工作量较大，加之无线网络的灵活性和不可见性，对无线网络的管理需求也较有线网络更加强烈。无线网络直接面对最终用户，对管理系统稳定性、实时性、有效性要求都较高。
WSM无线业务管理组件依托iMC智能管理平台，实现有线无线一体化的管理，在iMC系统全面的有线网络管理的基础上，为管理员提供无线网络管理能力。管理员无需重新搭建IT管理平台，即可在原有的有线网络管理系统中增加无线管理功能，与有线管理平台统一部署，节省用户投入，节约维护成本。同时WSM提供了医疗物联网管理系统，可实现对传统无线网络与物联网的统一管理，统一监控。
H3C无线业务管理组件（WSM）在下一代业务软件平台iMC的基础上进行开发，不仅为管理员提供了灵活的组件选择，同时符合业界主流的SOA架构，具备良好的扩展性，能够满足客户网络管理不断发展的需求。基于Web的管理系统，为无线业务管理者提供了简便、友好的管理平台。与iMC智能管理平台及其它组件配合，还可实现无线设备的面板管理、故障管理、性能监控、软件版本管理、配置文件管理、接入用户管理、用户认证管理等功能，并可对网络中的其它设备进行统一管理，真正实现有线无线一体化管理。
无线有线一体化管理 #
无线业务管理组件（WSM）作为iMC智能管理中心的无线业务管理核心，对于网络中的AC、FAT AP、FIT AP、移动终端等无线设备与有线设备进行一体化集中管理，全网设备信息和状态一目了然。网络资源通过多种视图进行查看，视图内分组管理，将规模巨大的无线接入设备有效组织，便于管理员维护。
无线业务概览
全屏监控界面 #
全屏监控能够更直观的展现当前终端数量，AP数量，数据流量，终端厂商情况以及终端位置分布等信息。帮助管理员快速的监控全网情况，对整个无线网络概况有一个大体了解。

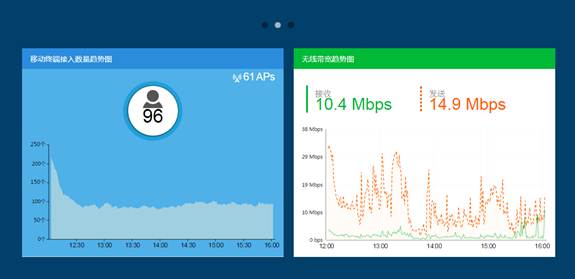

全屏监控界面
桌面版管理 #
普通的管理界面入口太多，太繁琐。桌面版管理使用类似平板电脑的操作界面，可以一键添加想要的功能，让常用功能一键进入，方便管理员使用，做到简单、快捷管理网络

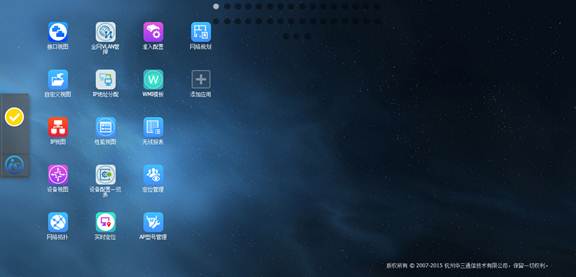

桌面版管理界面
多样化的拓扑管理 #
WSM中的无线业务逻辑拓扑帮助管理员直观了解网络部署情况及设备/链路当前状态，可以查看Fit AP的在线情况及告警状态。并且系统可根据不同的方式组织资源，有效进行拓扑分组、真实组织全网资源。物理位置视图中管理员可根据需要创建多纬度、多层次的物理位置结构，并在指定建筑物底图上根据真实情况摆放设备，逼近真实网络环境。WSM的拓扑包括无线设备拓扑、位置视图拓扑、无线自定义视图拓扑及物理拓扑等。

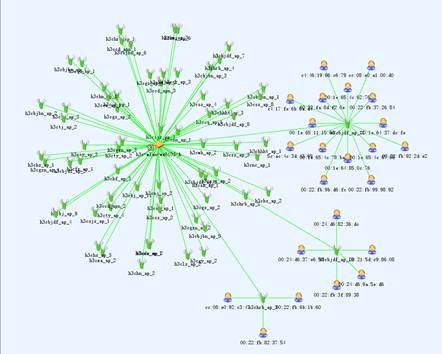

无线设备拓扑
终结者AP管理 #
WSM支持新的终结者AP的管理，包括管理本体，分体，以及查看本体面板使用情况，可以在拓扑上按真实场景摆放分体AP
实现终端定位功能

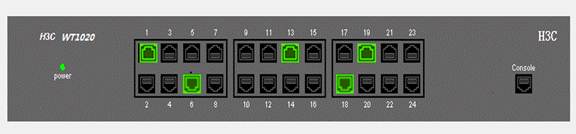

终结者本体面板

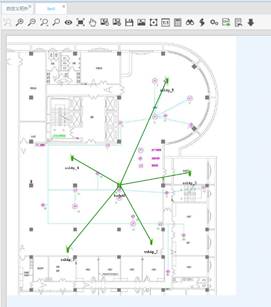

终结者拓扑展示情况
iBeacon管理配置 #
WSM可以帮助管理员对部署的iBeacon进行整体监控和批量配置。通过WSM可以查看iBeacon的电量，Beacon MAC、Beacon UUID、所在AP、Major ID以及Minor ID。并可以配置Beacon UUID、Major ID和Minor ID。

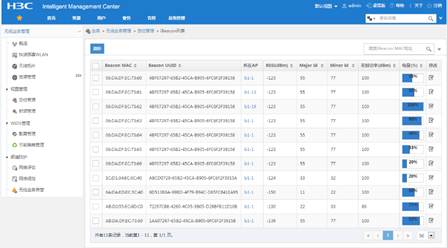

iBeacon 管理界面
无线终端查看和漫游记录审计 #
WSM可以直接在拓扑图中对移动终端的信息进行查看，包括MAC地址、信号强度、在线时长、流量、发射速率集、协商速率、RSSI、SSID、使用信道、所在AC设备、所在AP设备等，并能查看各移动终端的全部漫游记录，使管理员随时了解最终接入用户的情况，并对其接入轨迹进行审计。

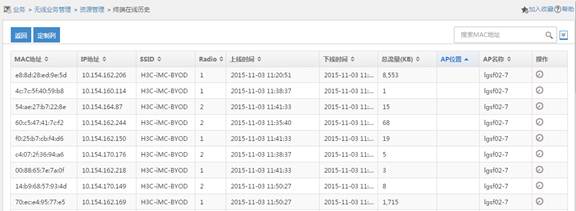

移动用户在线列表
RF覆盖及无线网络规划 #
在实际无线环境的部署和维护中，需要关注无线设备的RF范围、覆盖管理以及无线网络规划扩容问题。WSM可以用很直观的拓扑图表示出无线网络中的RF覆盖状况。通过障碍物的设置，用户可以更加精确的查看由于遮挡对信号衰减的情况。查询RF覆盖可以分别按照信号强度、速率、信道进行，满足用户分析信号覆盖情况的需要。

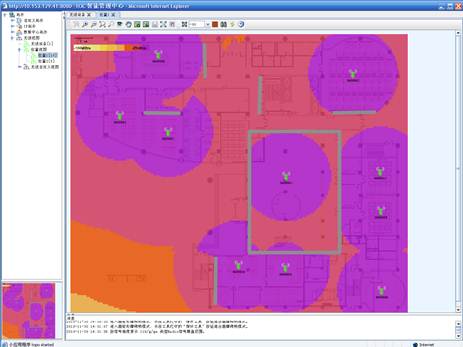

无线RF覆盖状况
可根据用户的需求，将虚拟AP加入位置视图拓扑，并查看信号覆盖范围，帮助用户在建设或扩容WLAN网络之前，通过评估具体位置中AP信号覆盖情况，对AP型号选择和布局进行详细的网络规划。如果需要增加的AP型号和天线系统中没有，可以自定义增加。用户可以选择手工网络规划或者自动网络规划，如果信号覆盖情况与预期效果不同，可根据需要调整虚拟AP的位置、Radio和天线配置，直到达到预期效果。增加AP计算器功能，通过设置要求的使用参数后，自动计算所需的AP数量。

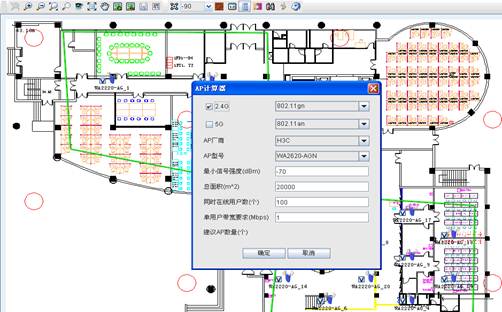

AP计算器
无线频谱防护 #
WSM频谱防护特性支持用户查看无线网络中的当前干扰设备，历史干扰设备，AP信道质量和AP信道质量报表，对AP进行频谱分析监控，查看AP频谱分析监控历史数据，从而充分了解无线网络当前以及历史的性能和安全性。设备配置对支持频谱防护的AC以及AP进行频谱防护相关功能进行配置，方便用户定制频谱防护功能。支持干扰设备信息查询，用户可通过输入查询条件快速得到所有相关的干扰设备信息。 支持信道利用率图、信道利用率趋势图、信道质量图、信道质量趋势图、干扰信号强度、FFT图、FFT Duty Cycle和Swept Spectrogram图的监控，还能查看实时图保存的监控历史文件，支持FFT、FFT Duty Cycle、Swept Spectrogram历史图，以图表相结合的方式展现给用户，内容清晰直观。支持AP信道质量信息查询，用户可通过输入查询条件快速得到所有相关的AP信道质量信息。

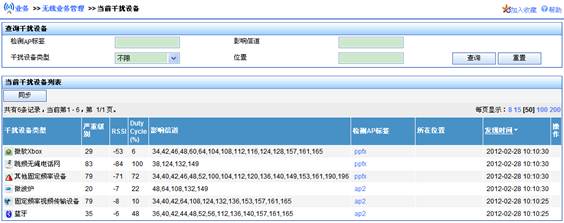

当前干扰设备
无线定位与GIS管理功能 #
对网络的管理有时需要无线定位功能，通过无线定位系统，可以实现对在线STA、非法STA、以及非法AP的定位，同时可以实现对H3C iNode用户的定位，方便用户及时了解无线用户和非法设备的物理位置，及时解决问题。通过GIS管理功能，可以实现对AP的GIS信息管理功能，地理位置确定等等。

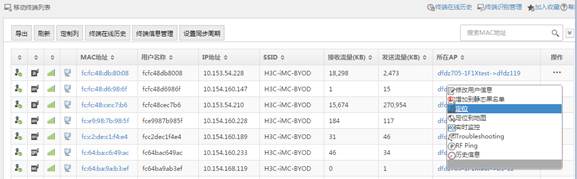

移动用户列表

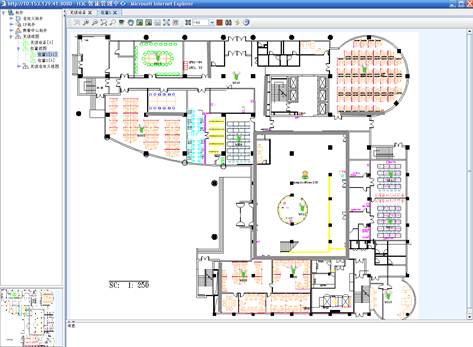

无线定位业务展示
基于物理位置的无线终端准入控制 #

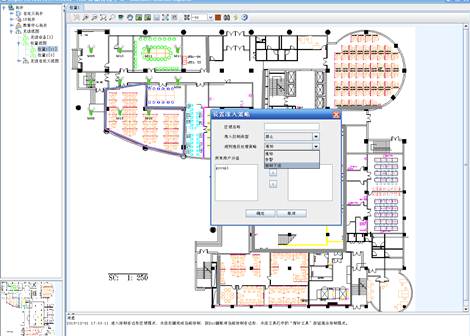

结合iNode客户端，WSM可以实现基于物理位置的无线终端准入控制。通过设置准入区域及其准入规则，用户可以将未经授权的iNode用户强制下线或向其发送通知等方式进行控制，方便了用户实施基于物理位置的终端准入控制。
PoE供电管理 #
WSM可以实现对AP可能的上联设备进行查询的功能，并可以确定AP与上联设备是否直连。通过此功能，用户可以方便的查找AP的物理接入端口。如果AP是使用PoE供电的方式，还可以通过对PoE端口的操作实现对AP的断电、上电。

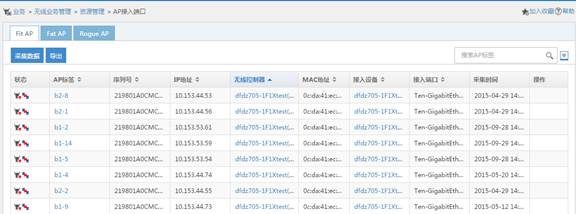

AP上联端口查询
绿色节能管理 #
无线网络在提升人们生活质量的同时，对环境造成的压力日益增大，已成为全社会绿色环保节能减排战略中的重要战场。WSM绿色节能特性支持为无线设备制定节能策略，策略类型包括AP启动停止、Radio启动停止、Radio功率调整、SSID启动停止，以达到节约能源、减少辐射、改善环境的目的。

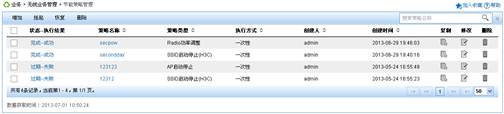

节能策略管理
主备AC管理 #
WSM可以提供强大的主备AC管理功能。在界面中，可以看到各个AP的主备连接状态，并且可以对相同序列号的AP进行合并，从而实现了全网级别的AP管理。同时，在处理报表等性能数据时，自动对主备情况下的性能数据进行整合，极大提高了性能数据的可用性、移动性。同时，通过主备AC分组的配置，用户可以方便的将配置同时下发到主备AC上，方便了用户的使用。

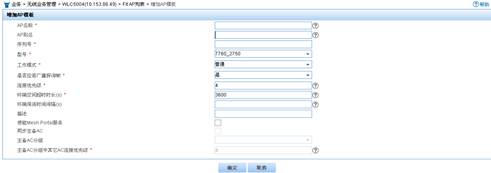

利用主备AC分组进行设备配置
无线入侵检测和防护 #
无线网络灵活多变，并且基础设施不可见，因此比有线网络更容易遭到越权使用，如何有效的保证无线网络的安全，阻止威胁无线网络安全的各种因素成为企业必须要解决的问题。WSM无线入侵检测与防护（以下简称WIPS）可以根据企业用户自定义的无线安全策略对802.11无线网络中存在的威胁网络安全、干扰网络服务、影响网络性能的无线设备或客户端的行为进行全面的检测及防护，保证无线网络的安全。WSM WIPS提供设备WIPS配置管理、信息检测、安全事件查看、虚拟安全域管理、攻击检测策略管理等功能。

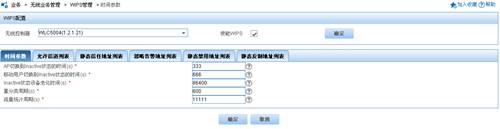

WIPS配置

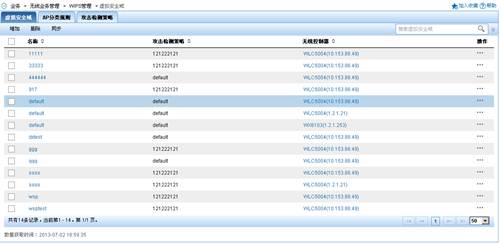

虚拟安全域
无线网络故障定位 #
移动终端接入WLAN失败或接入WLAN后链路不稳定时，管理员可通过无线网络故障定位功能进行无线链路RF ping、有线链路NQA诊断及AP频谱分析对接入过程或者链路状况进行诊断，帮助排查故障。可选择实时故障定位或者故障定位移动终端在过去某一个时间段内的接入状况。支持导出无线网络故障定位报告。

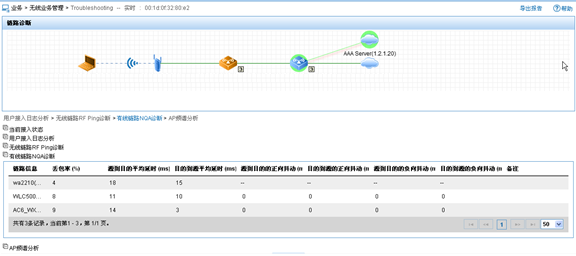

Troubleshooting链路诊断
第三方设备支持 #
WSM支持对Cisco设备管理，主要包括AC级别的全局配置、AC、Fit AP和移动终端的基本信息展示、Radio配置 、Group配置、WLAN配置等。
Cisco配置管理
无线业务分级管理 #
WSM支持无线分级管理，上级的管理组件称为WSMS（WSM Supervisor，以下简称WSMS，依赖于iMC专业版平台）, 可实现对多个下级WSM的统一管理和业务监视。通过对无线网络的分级网管，网络管理员不再受限于地理位置和网管规模，只需登录WSMS就可以轻松实现对大规模无线网络的设备管理，资源调度和关键业务数据的统计，方便用户了解和查找整网的设备资源，掌握关键业务数据的统计信息，同时，WSMS提供单点登录功能，即网络管理员在WSMS上就可以随时登录任意下级WSM，进一步配置或了解设备的详细业务信息，方便用户对无线网络的运营维护。iMC WSMS支持管理最多10个下级网管，管理设备总数量不超过30000个AP设备。

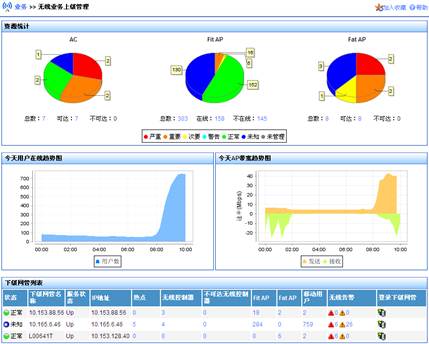

无线业务分级管理
无线网络质量评估 #
WSM网络评估功能为用户提供了评估无线网络质量的途径，方便用户了解某区域内的AP工作情况及用户体验情况，协助发现薄弱区域，协助确认体验差用户及可能原因。根据评估结果及数据记录，用户可采取有效措施进行网络优化，改善网络质量。网络评估功能是通过创建网络评估任务实现的。通过对位置视图下的AP设备及移动用户进行数据采集并汇总，并根据任务阈值设置的AP及用户的评价标准对AP及用户进行评价，完成评估后可查看网络评估报告了解评估期间AP的工作情况及用户网络使用情况。评估报告中会显示各位置视图下AP设备的总评信息、评估期间AP及用户各项统计指标的历史及汇总记录、以及相应的评价结果，可通过总评信息了解某位置下AP的整体工作情况，通过各查询条件迅速找到关心的AP及用户。

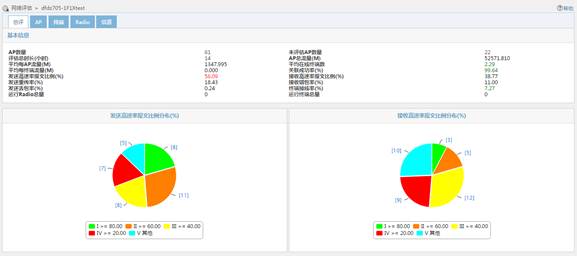

网络评估报告
丰富的无线统计报表 #
对网络进行运营管理需要对网络进行全方位的监控，从网络各种性能指标、告警指标中进行智能的统计和分析，才能有效从整体对网络状况进行衡量。WSM提供了丰富的无线统计报表查询和定制功能，以帮助管理员对网络进行综合而全面的管理。通过配置分级报表系统，可以实现对大规模的无线网络的报表系统，从而可以满足运营商级别的报表统计需求。

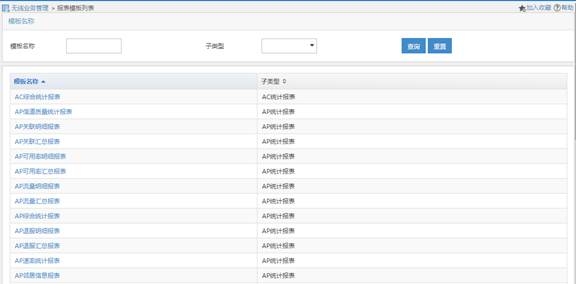

无线业务报表列表
医疗物联网管理 #
医疗物联网系统以双网融合，统一管理的理念，将传统的无线网络和物联网网络统一管理，统一监控。在传统网络方面，可以监控终端趋势，AP状态，无线拓扑等内容。在物联网领域，可以监控RFID阅读器状态，以及各个物联网标签的状态以及位置
概览 #

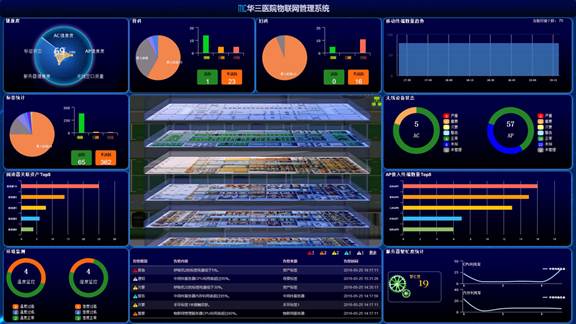

医疗物联网系统概览
医疗物联网系统是基于iMC WSM上开发的，集合原有无线设备管理功能的同时对物联网模块进行管理，不仅为管理员提供了传统网络的管理功能，还能够满足客户对物联网网络管理不断发展的管理需求。医疗物联网管理系统可实现对无线设备的性能监控、状态监控，网络质量监控，终端监控，还能提供对物联网标签的状态管理，位置管理等等功能，真正实现物联网与传统网络的一体化管理。

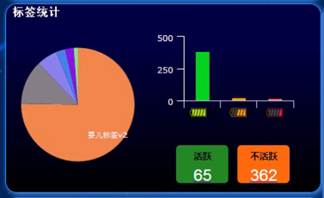

标签状态统计
通过医疗物联网系统，可以监控医院所有资产标签的状态，包括电量低或者已经损坏的标签，可以帮助医院对标签进行更换，保证业务的稳定性
阅读器关联的标签排名
阅读器关联资产Top5，可以知道在医院哪个RFID阅读器下管理的资产标签较多，对整个物联网环境的部署，以及资产的部署有一个大概的了解
物联网拓扑管理 #
物联网拓扑管理，可以将无线设备和物联网标签统一展示在一张拓扑图上，清晰直观的看到网络拓扑状态，帮助运维人员监控设备是否正常，设备下的物联网标签是否工作

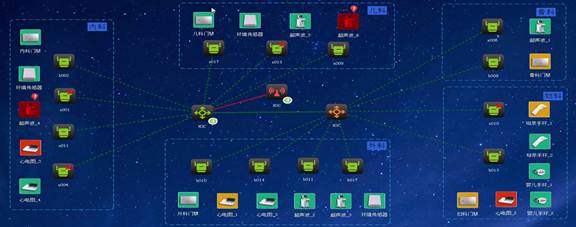

物联网拓扑
标签位置管理 #

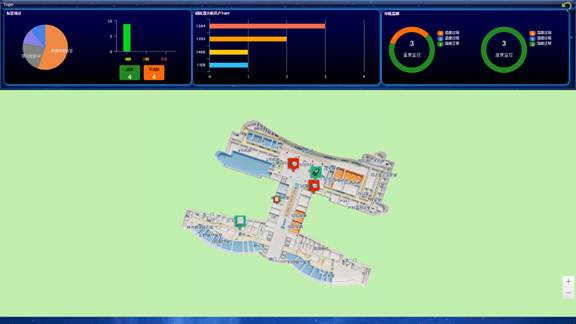

医疗物联网系统还可以通过导入的地图数据，展示每一层的资产位置，以及资产标签和环境的状态
